Kabel zum Anschluss des USB-Interfaces an die Schülerbuchse des RC Senders
Wenn Sie Ihr Senderkabel selbst zusammenlöten oder mit einem exotischen Sender, der hier in der Liste nicht aufgeführt ist, verbinden möchten, benötigen Sie:
- 3,5 mm stereo Klinkenstecker für das Interface,
- Kabel mit 2 Adern z.B. Mikrofonkabel
- Passenden Stecker für die Buchse Ihres Senders.
Das Kabel muss passend zur Buchse des Interfaces verschaltet sein. Die Spitze des 3,5 mm st. Klinkensteckers wird mit Masse und der mittlere Kontakt mit dem PPM-Signal verbunden.
Das PPM-Signal kann negativ oder positiv moduliert sein und eine Amplitude von 1 V bis 12 V besitzen.

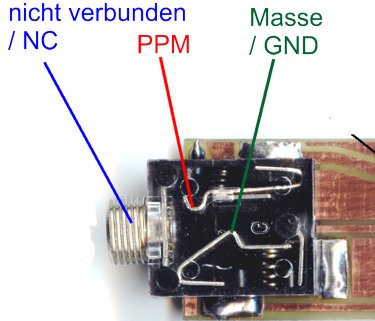

3,5 mm stereo Klinkenbuchse des Interfaces
